연구장비 상세보기

장비기본정보

기관명
(재)원주의료기기테크노밸리
장비명

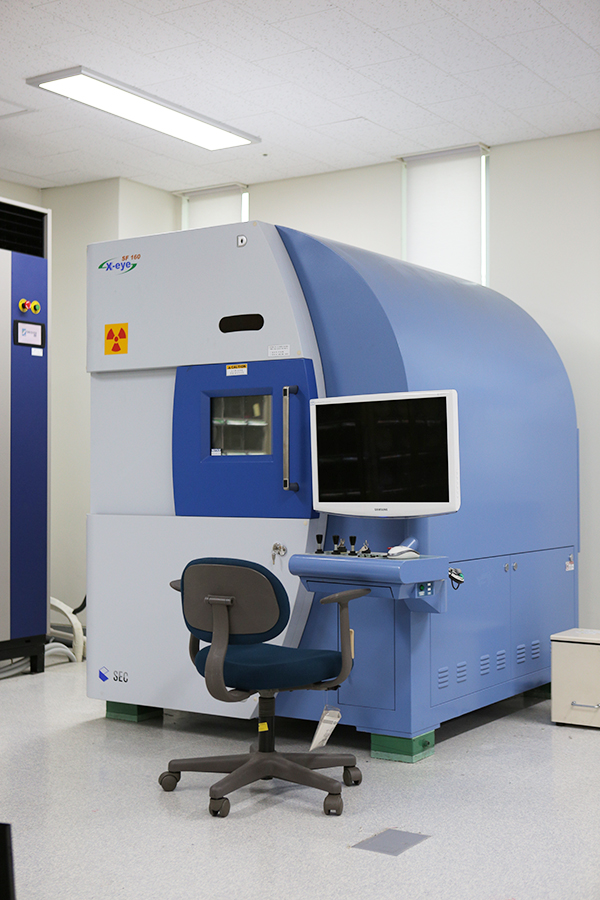

비파괴 X선 검사장치 (X-Ray Inspection System)
모델명
SF160
제작사(국가)
㈜쎄크(UK)
제작년도
2009
용도
분석
분류
전기/전자장비
취득일
2009.10.31
장비설명
고출력 X선과 고화질 Detector를 채택하여 제품의 손상 없이 제품불량 등을 정밀하게 검사하는 비파괴 방식의 장비
장비구성

성능
-Configuration: Vertical x-ray axis with up to 75° oblique angle view.
-Geometric Magnification: up to 2400 x
-System Magnification: Up to 6000 x
-Feature Recognition: Down to 1 micron
-FID 600mm
-Distance from focal spot to sample: 0.5mm minimum, 1.5mm with sample tray.
X-Ray Source:
-Type: 160 kV de-mountable (open type) x-ray source, transmission target.
-Output: 0-160kV, 0- 500μA
-Electron beam power: 20W (2 Micron)
-Controller: Inspect-X programmable
Sample Manipulator:
-Sample tray size: 550mm Dia.
-Maximum Sample Size (UUI): 400mm x 400mm (upto 510mm reduced width)
-X-Ray/Imaging Axis Tilt: 0 to 75 degrees from vertical
-Axis speeds; X & Y 60mm/s, Z 40mm/s, Tilt 20 degrees per second
-Rotate 15 degrees per second
-Tray Capacity: 5 kg, evenly distributed
NTIS NO
NFEC-2010-12-129685
E-Tube NO
0910-C-0009

장비이용안내

사용방법
기관의뢰
사용료유형
시간당
이용료
150,000원
설치형태
고정
설치장소
의료기기종합지원센터
장비상태
폐기
담당자
윤국환
연락처
0337606165
팩스
0337606197
사용방법
온라인
