연구장비 상세보기

장비기본정보

기관명
연세대학교 미래캠퍼스
장비명

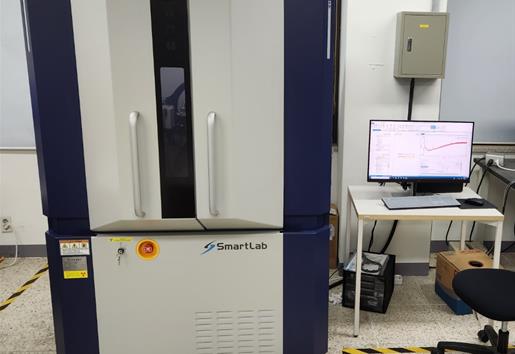

다목적 X-선 회절 분석기 (Automated Multipurpose X-ray Diffractometer)
모델명
SmartLab SE
제작사(국가)
Rigaku(일본)
제작년도
용도
분석
분류
분석장비
취득일
..
장비설명
X선 회절현상은 X-선이 원자의 전자들에 의해 산란되는 과정으로 설명되는데, Bragg법칙이나 Laue방정식을 만족하는 특정한 기하학적 조건에서 산란이 될 때만 회절빔이 생기게 되며, 이러한 회절현상의 분석을 통하여 물질의 단위 구조의 크기, 구조, 방향 등의 정보를 알아낼 수 있다. 본 장비는 주로 박막 시료에 대한 결정구조의 정밀분석, 에피층의 구조분석 특성, 반사측정을 통한 단/다층 박막의 밀도, 거칠기 및 두께 분석 등에 활용된다.

- 분말 회절분석 : 정성, 정량, 결정화도, 격자상수, 결정립 크기, 격자변형 평가, Rietveld, 구조해석 등
- 고분해능 박막 응용 : In-plane, XRR, HR-Rocking curve, 박막두께, 밀도, 조성 분석, 방위 및 배향, 결정성 평가 등
- 소각산란측정 : Particle & Pore size 분포 해석 (나노분말, 박막)
장비구성

성능
1,270 x 1,220 x 1,880 mm, (50.0 x 48.0 x 74.0 inch) (W x D x H)

Maximum Output: 3kW
X-ray tube : Cu
High resolution Theta-Theta goniometer
CBO (Cross Beam Optics)
High speed detector
Auto Sample Changer (ASC-10)
Application Software : SmartLab Studio II
COD Database

Tube voltage : 40 kV
Tube current : 50 mA
NTIS NO
NFEC-2024-08-298887
E-Tube NO

장비이용안내

사용방법
직접사용
사용료유형
시간당
이용료
40,000원
설치형태
고정
설치장소
연세대학교 미래캠퍼스 창조관 424호
장비상태
정상
담당자
이선행
연락처
0337602383
팩스
사용방법
온라인
