장비기본정보

기관명
장비명

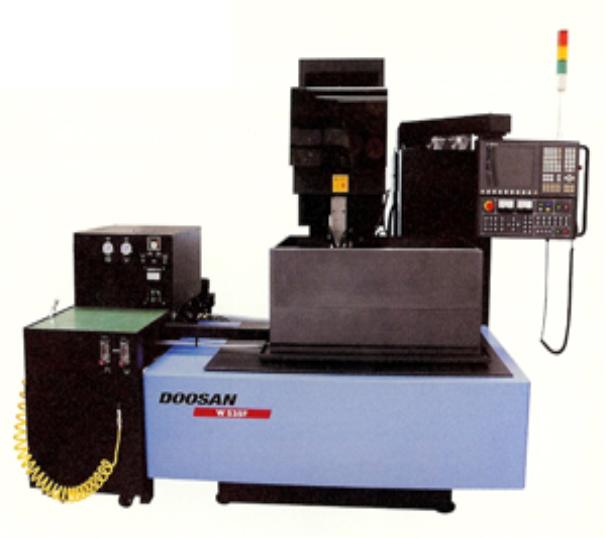

와이어컷방전가공기 (Wire-cut EDM)
모델명
W535F
제작사(국가)
한국
제작년도
2009
용도
시험
분류
기계가공/시험장비
취득일
2009.3.
장비설명
공작물과 구리선간에 높은 전기에너지를 인가하여 방전을 발생시키고, 이로 인한 순 간적인 고온을 이용하여 금속공작물에 와 이어가 지나가는 경로에 따라 절삭하는 공작기계
장비구성

성능
⋅ 가공물 최대크기(W x D x H) : 700 x 500 x 260 mm
⋅ 가공물 최대중량 : 700kg
⋅ X,Y,Z축 이동거리 : 500 x 350 x 270mm
⋅ U,V축 이동거리 : 100 x 100mm
⋅ 테이퍼 각도(100mm) : ±20°
⋅ 최대 와이어 이송속도 : 250mm/sec
NTIS NO
E-Tube NO

장비이용안내

사용방법
직접사용
사용료유형
시간당
이용료
50,000원
설치형태
고정
설치장소
부속공장
장비상태
폐기
담당자
윤진권
연락처
0332506207
팩스
사용방법
온라인
