연구장비 상세보기

장비기본정보

기관명
한림대학교 의료바이오융합연구원
장비명

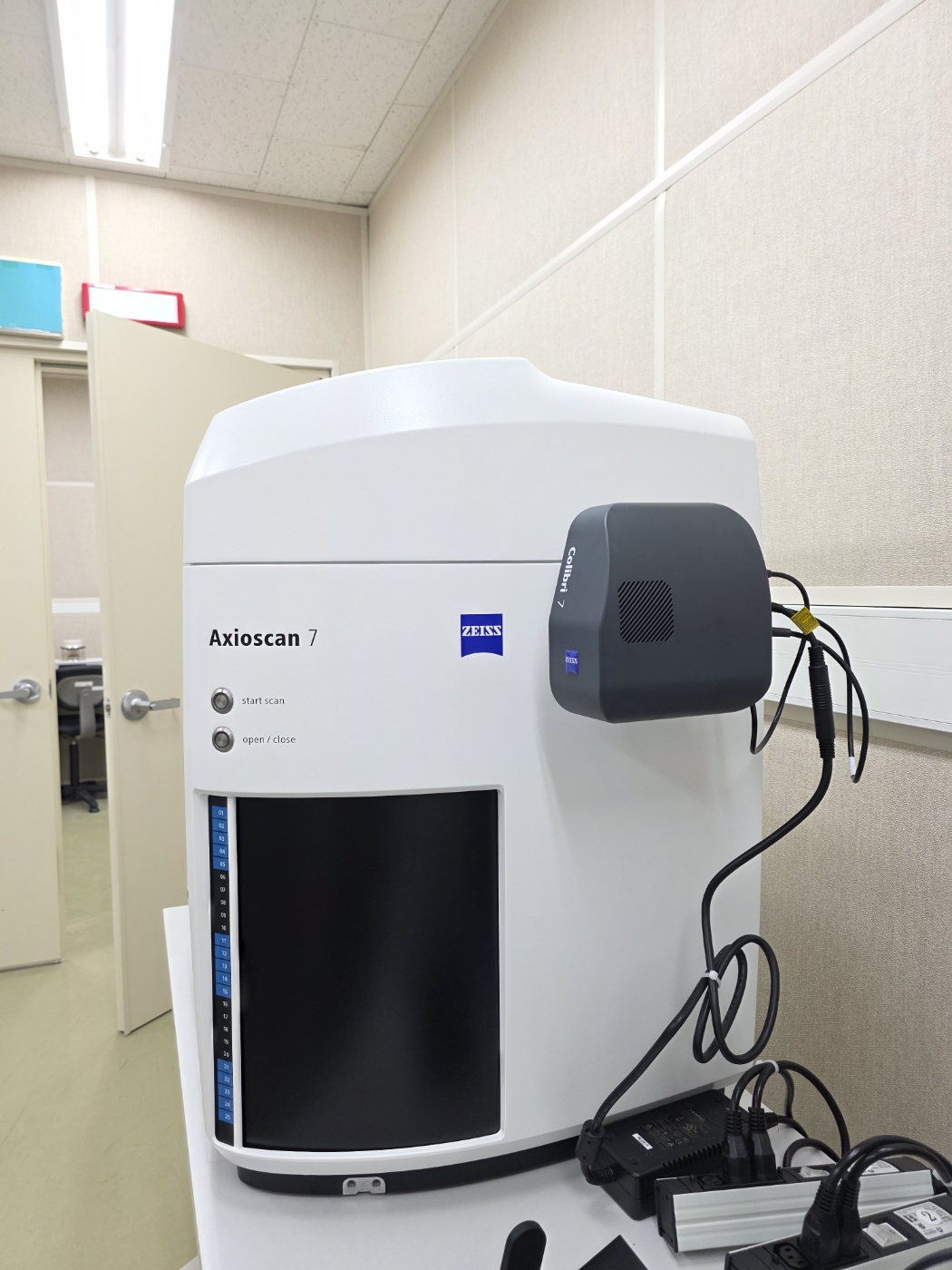

슬라이드스캐너 (Digital Slide Scanner)
모델명
Axioscan7
제작사(국가)
Carl Zeiss(독일)
제작년도
2024
용도
분석
분류
광학
취득일
2024.11.25
장비설명
- 고해상도의 슬라이드 이미지를 안정적으로 재현함
- 명시야 및 형광 이미징이 가능하며 TIE 명암법의 구현이 가능함
- 슬라이드 촬영 중에도 지속적인 높은 퀄리티를 유지함
- 이미지 퀄리티는 최고사양 plan-apochromatic 대물렌즈를 기반으로 함
- 조작이 간편하며, 시스템이 자동으로 이미징 처리를 해주므로 불편하고 번거로운 슬라이드 관찰 업무 작업을 보다 깔끔하고 쉽게 처리함
장비구성

성능
1. 디지털 스캐너 본체
1) 스탠드 : 모터식 박스타입 슬라이드 스캐너
o IC2S 스탠드 ; 무한 콘트라스트와 색차 보정된 시스템 이상
o 3200K,TL,toggle switch.
o 일정한 광량의 투과광 광로 구축
o 3mm Z축 움직임은 리니어 센서로 감지
o 크기 : 912mmx579mmx813mm
2) 대물렌즈 회전대
o 모든 대물렌즈는 M27 이상의 구경
o 모터식으로 7개 이상의 대물렌즈 장착( 5x / 10x / 20x / 40x 선택형) 이상
o 자동으로 대물렌즈 인식 기능
3) 모터식 Z 초점장치
o 정밀한 조정 범위와 높은 재현성 유지
o Z stack: 두꺼운 조직의 Z 축으로 촬영한 이미지를 초점 맞는 부분만 합성 기능
o 형광샘플이라도 TIE 명암법을 이용하여 Z축 초점을 자동으로 찾을 수 있어 광표백 및 광 독성 최소화
4) 슬라이드글라스 인식
o 라벨링 범위: 반사광을 이용하며 전용 카메라가 인식
o 샘플 범위 : 투과광을 이용한 독립적인 카메라가 인식
o 샘플 범위 : (형광시): 투과광을 이용한 2.5배 저배율까지 인식 (RAC)
5) 투과광원
o VIS-LED 조명장치
6) 대물렌즈
o Plan Apochormat 급의 고사양 대물렌즈
o 대물렌즈 5x/0.25 M27 또는 이상
o 대물렌즈 10x/0.45 M27 또는 이상
o 대물렌즈 20x/0.8 M27 또는 이상
o 대물렌즈 40x/0.95 Corr M27 또는 이상
7) 형광필터 및 형광광원 장치
o 형광필터
(1) Excitation wavelength
- BP 385/30
- BP 469/38
- BP 555/30
- BP 631/33
(2) Beam splitter
- 405 + 493 + 575 + 653
(3) Emission
- 425/30+514/30+592/25+709/100
o 형광광원장치 Colibri.7 :
Solid-state LED Lamps for fluorescence excitation
LED 385nm, 475nm, 555nm, 590nm, 630 nm
8) 집광기
o 집광기 LD, achromatic 0.8 모터식 화이트 라이트 LED
o 모터식 휠 타입
o TIE-명암법에 적합
o 타입 : 자동 인식형
9) 리플렉터 터렛
o 필터 세트용 ACR (Automatic Component Recognition)장치
o 총 10개의 채널
o 1개의 포지션은 Bright field로 사용
10) 매거진
o 26x76mm 매거진 25를 이용 총 슬라이드 글라스 100장 로딩 가능

2. 이미징시스템
1) 카메라
o 해상도
10x 기준 0.345um / Pixel
20x 기준 0.173um / Pixel
40x 기준 0.086um / Pixel
o 명시야 관찰용 칼라 카메라
- 픽셀 수: 2464 (H) x 2056 (V) = 5.07 메가 픽셀
- 픽셀크기: 3.45µm x 3.45µm
- 센서크기: 8.5mm x 7.1mm, 2/3 인치
- 노출시간 : 0.1 ms ~ 60 s
o 형광 관찰용 흑백 카메라
- 픽셀 수: 4096 (H) x 3008 (V) = 12 메가 픽셀
- 픽셀크기: 3.45µm x 3.45µm
- 센서크기: 14.1mm x 10.4mm, 1 인치
- 노출시간: 0.1 ms ~ 60 s
2) 워크스테이션
- HP Z8 G5Workstation
- Processor: Intel Xeon W7-3455
- Graphics Card: NVIDIA RTXA2000 12GB
- Memory: 128 GB RAM
- SSD: 1 x 512GB M.2 NVMe
- Hard Drives: SSD 4TB
3) 모니터: TFT 32" HP Z32
NTIS NO
NFEC-2024-12-301310
E-Tube NO

장비이용안내

사용방법
기관의뢰
사용료유형
시간당
이용료
60,000원
설치형태
고정
설치장소
의료바이오융합연구원 21B115호
장비상태
정상
담당자
윤하나
연락처
0332483455
팩스
사용방법
온라인
