연구장비 상세보기

장비기본정보

기관명
한림대학교 의료바이오융합연구원
장비명

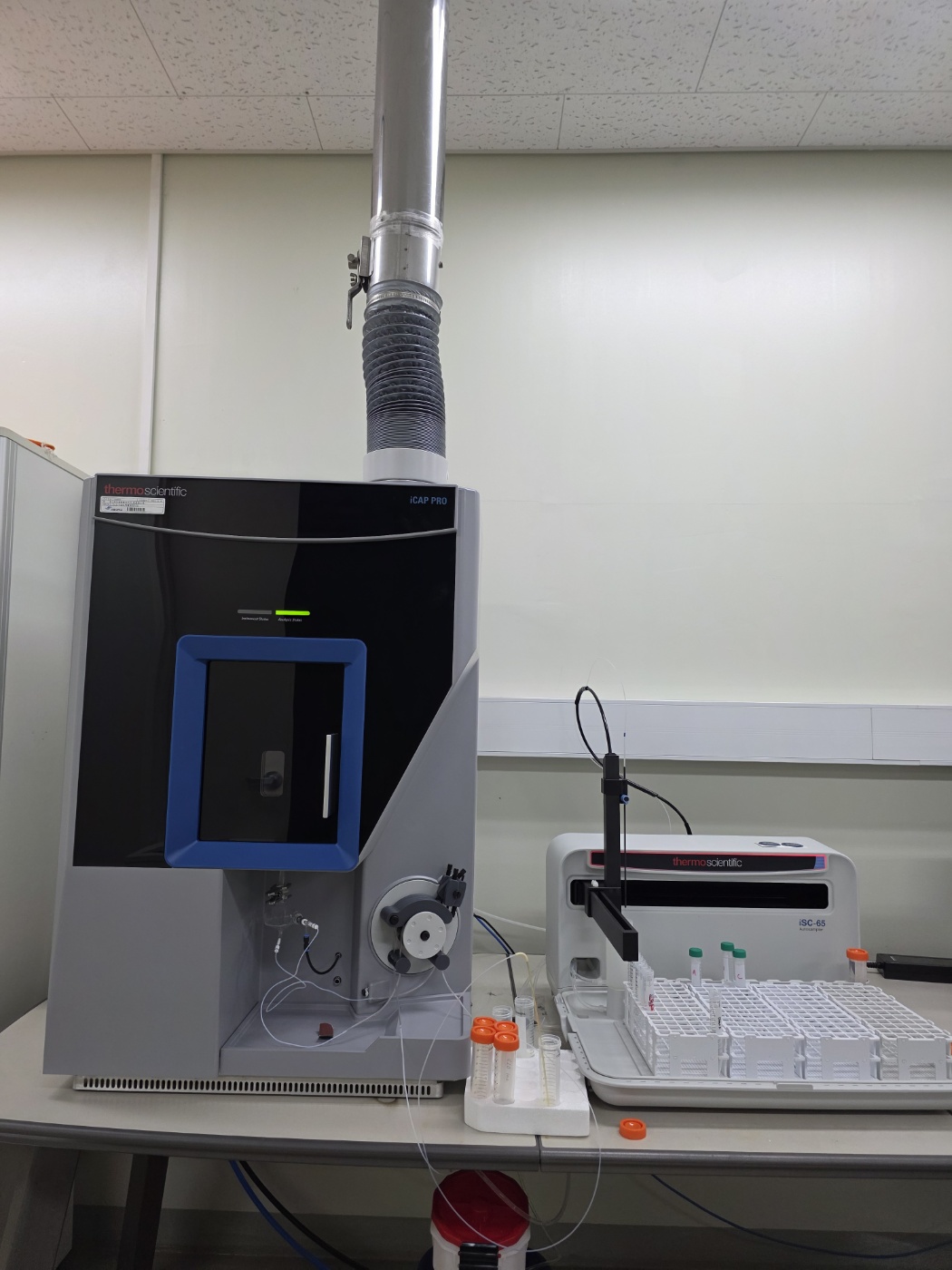

유도결합플라즈마 분광분석기 (Inductively Coupled Plasma Optical Emission Spectr)
모델명
iCAP PRO XP Duo
제작사(국가)
Thermofisher Scientific(미국)
제작년도
2024
용도
분석
분류
분석장비
취득일
2024.12.30
장비설명
유도결합플라즈마방출분광법이란 여기상태의 원자나 이온이 방출하는 빛을 측정함으로써 정성 및 정량을 분석하는 방법이다. 원자의 발광은 자유 원자나 이온을 불안정한 에너지 상태로 여기 시킬 충분한 열적 에너지원인 아르곤 플라즈마가 필요하며, 이렇게 여기된 원자와 이온들은 보다 안정한 배열이나 기저상태로 떨어지면서, 그 에너지 차만큼의 빛을 방출한다. 이때 방출되는 가원소의 고유한 특성 파장(정성)은 분광계에 의해 분리되고 검출기로 그 세기(정량)를 측정하여 시료중의 원소 농도를 알아낸다.
장비구성

성능
* ICP-OES main body

(1) 연동 펌프 : 4채널, 0-125rpm 사이에서 조정 가능
(2) 분무기 : 유리 동심원
(3) 스프레이 챔버 : 싱글 패스 유리 사이클론
(4) 토치 방향 : 수직(이중 뷰)
(5) 인젝터 : 쿼츠, 2mm 표준
(6) RF 발생기: 27MH, 750-1600W 사이에서 조정 가능
(7) 코일 : PTFE 코팅하였으며, 수냉식
(8) Ar 가스 유량 조절기
1) 분무가스
- MFC는 소프트웨어를 통해 조정 가능하며 0.0-1.5 L/min 사이에서 조정 가능
2) 보조가스
- MFC는 소프트웨어를 통해 조정 가능하며 0.0-2.0 L/min 사이에서 조정 가능
3) 냉각가스
- MFC는 소프트웨어를 통해 조정 가능하며 0.0-20.0 L/min 사이에서 조정 가능
(9) 추가 가스 : 소프트웨어를 통해 0.0-0.25 L/min 사이에서 조정 가능한 추가 MFC
(10) 플라즈마 보기 : 6 – 18mm 조정 가능한 방사 방향 또는 축 방향
(11) 광학 시스템 : Echelle 교차 분산 광학 시스템
(12) 광로 퍼지 : 아르곤 또는 질소 퍼지
(13) 스펙트럼 대역 통과 : < 7pm
(14) 파장 범위 : iFR: 167.021-852.145 nm, eUV: 167.021-240.000 nm
(15) 검출기 유형 : 전하 주입 장치 CID821
(16) 배열 크기 : 2048 x 2048 픽셀 배열
(17) 풀 프레임 이미징 : 예
(18) 시작 시간 : 대기 상태에서 시작 시간 5분
(19) 최소 통합 시간 : 5초
(20) 검출기 냉각온도 : -45˚C, 허용오차 0.1˚C
NTIS NO
NFEC-2025-01-302352
E-Tube NO

장비이용안내

사용방법
기관의뢰
사용료유형
시료당
이용료
14,000원
설치형태
고정
설치장소
의료바이오융합연구원 21113호
장비상태
정상
담당자
박경진
연락처
0332483456
팩스
사용방법
온라인
