연구장비 상세보기

장비기본정보

기관명
한림대학교 의료바이오융합연구원
장비명

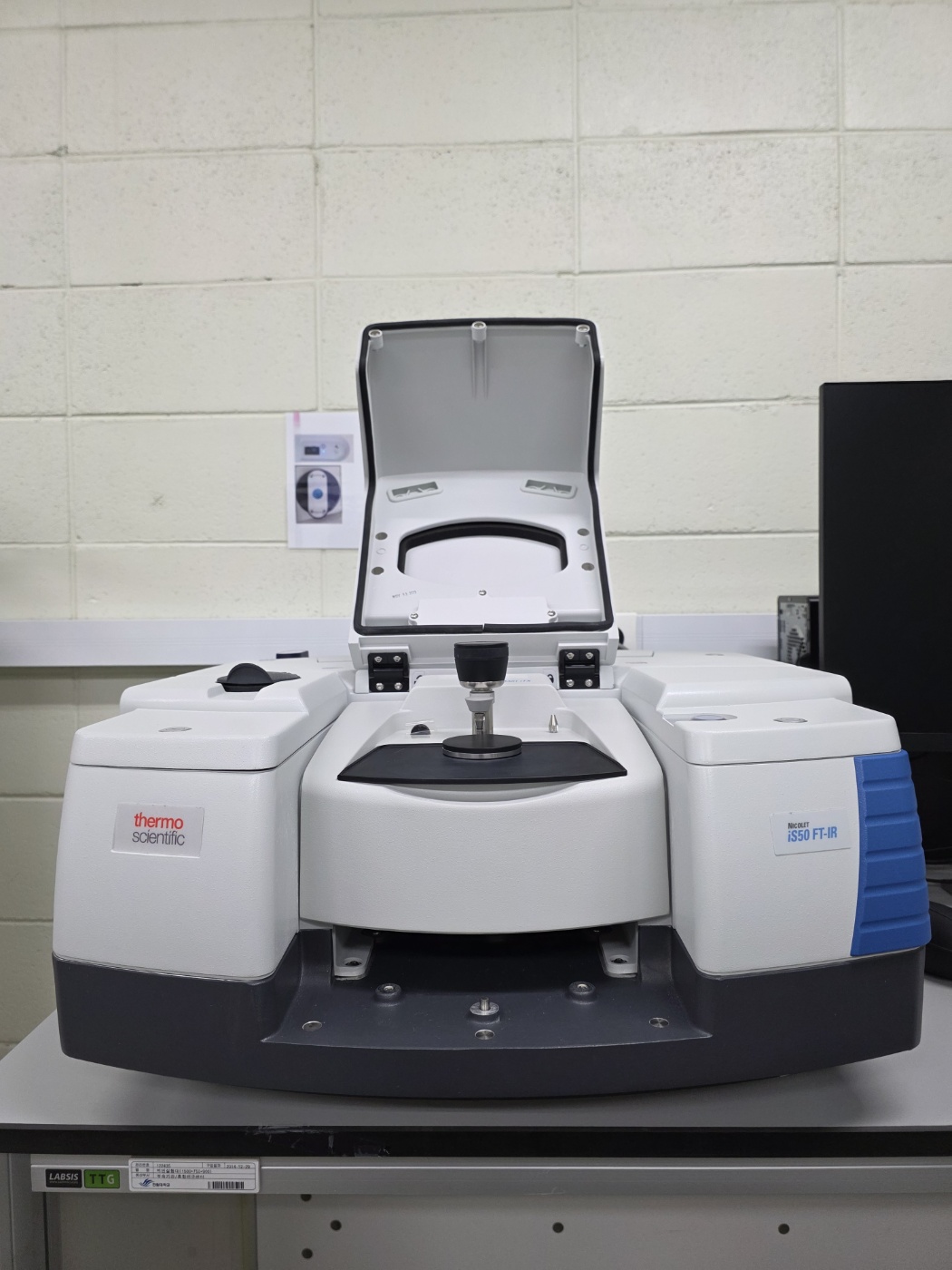

감쇠 전반사 푸리에 변환 적외선 분광기 (Fourier Transform Infrared Spectrometer)
모델명
iS50
제작사(국가)
Thermofisher Scientific(미국)
제작년도
2024
용도
분석
분류
분석장비
취득일
2024.02.21
장비설명
* 액체, 고체 상의 다양한 유기 샘플의 정성 분석에 매우 우수한 장비이다.
* 반사모드로 미지시료의 성분 분석이 가능하다.
* 정성 분석, 정량 분석에 사용 되며 샘플의 고유 분광 데이터를 통하여 미지 시료 성분 분석과 화학 구조 규명에 사용 된다.
장비구성

성능
1. 푸리에 변환 적외선 분광기

1) 측정 범위 : 7,800 ~ 350cm-1 또는 그 이상
빔스플리터 자동 교체를 통한 NIR, FarIR범위(27,000 ~10cm-1)까지 확장 가능
2) 인터페로미터: 플랫 미러 사용 미켈슨 타입(Michelson type interferometer)
a. 보증기간: 10 년 이상
b. 스캔 속도: 초당 65 스펙트라로 측정이 가능하여야 하고, 초당 95스펙트라까지 확장 가능
c. 보정 방법: 물리적인 능동형 보정 방법(다이나믹 얼라인먼트) 또는 에어 베어링 보정 방법
d. 내부 반사 횟수 : 1회
3) 광원 : SiN 재질의 높은 안정성 과 긴 수명의 중적외선 광원
4) 레이져 : 헬륨 네온 레이져(HeNe Laser)
5) 검출기 : 2개 이상
- 열 검출기(DTGS): 측정영역 7,800 – 350 cm-1
- 고감도 검출기(MCT): 측정영역 7,800 – 650 cm-1, LN2 지속시간 16시간 이상
6) 빔스플리터 : 1 ea or more
- Ge-on-KBr 빔스플리터
7) 광학 분해능 : 0.09cm⁻¹ (2000cm⁻¹ 기준)
8) 모토라이즈드 검교정 휠 시료 : 3 개
a. 광 감쇠 스크린
b. NG-11 유리
c. 니스트-표준 1.5ML 폴리스타이렌 필름
9) 웨이브 넘버 정확도 : 0.005cm⁻¹ (전 중적외선 영역 기준)
10) 웨이브 넘버 재연성 : 0.0008cm⁻¹ (전 중적외선 영역 기준)
11) 신호 대 잡음비 : 65,000 : 1
12) 외부 빔 포트 : 3 개

2. 후막 및 박막 측정 악세서리
1) 80Spec Specular Reflection악세서리
2) 30Spec Specular Reflection 악세서리

3. 통 다이아몬드 ATR 악세서리
1) 통 다이아몬드 ATR 크리스탈
2) Spectral 측정영역 : 5,000 ~ 100cm⁻¹
3) 다이아몬드 크리스탈: 10년 보증기간
4) 다이아몬드의 고정: 납땜이나 본딩이 아닌 물리적 고정 방식
NTIS NO
NFEC-2024-03-295153
E-Tube NO

장비이용안내

사용방법
기관의뢰
사용료유형
시간당
이용료
60,000원
설치형태
고정
설치장소
의료바이오융합연구원 21110호
장비상태
정상
담당자
박경진
연락처
0332483456
팩스
사용방법
온라인
