연구장비 상세보기

장비기본정보

기관명
한림대학교 의료바이오융합연구원
장비명

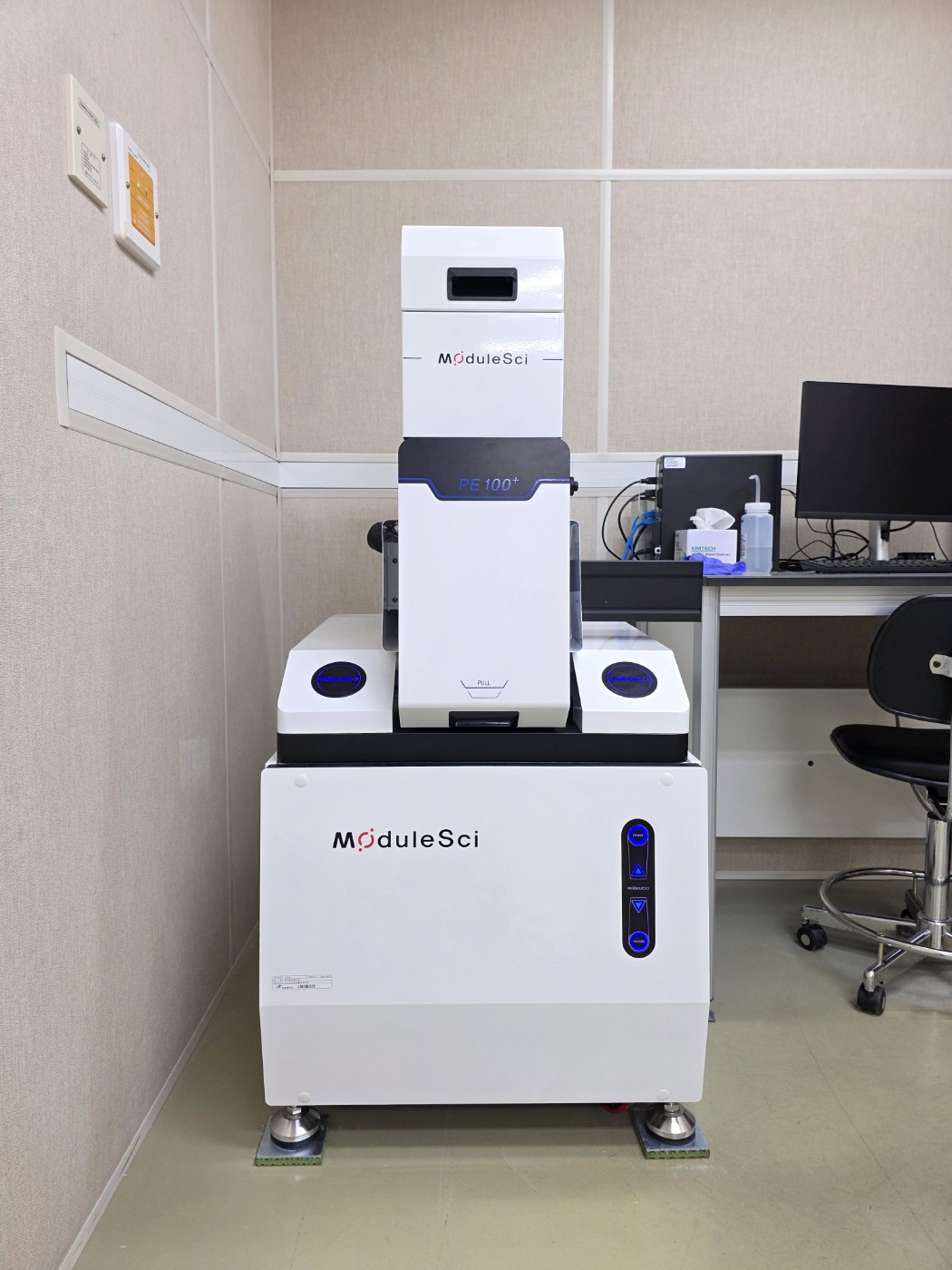

주사전자현미경 (Scanning Electron Microscope)
모델명
PE-100
제작사(국가)
모듈싸이(대한민국)
제작년도
2024
용도
분석
분류
분석장비
취득일
2024.02.21
장비설명
본 주사전자현미경은 전자를 이용하여 시료를 고배율까지 입체적으로 관찰할 수 있는 장비임.

<원리 및 특성>
고압으로 가속된 전자총(electrion gun)에서 방출된 전자 빔을 시료에 주사하며, 시료에서 발생하는 2차전자(SE)와 후방산란전자(BSE)를 수집하여 영상화 시키는 장비임.
유효 배율은 100,000x이며, 대형 챔버를 가지고 있어 비교적 큰 샘플의 분석 가능함.
또한 고가의 노멀 SEM에서 제공되는 NAVI CAM, Chamber CAM이 기본적으로 적용되어 있어 사용자의 편의성과 다양한 샘플 분석을 가능함.
장비구성

성능
1) Magnification : x20 ~ x300,000
2) Detector (SE,BSE)
3) Accelerating Voltage : 0.5~30 kV
4) Electron Gun (Tungsten filament)
5) Lens System (2Condenser, Conical Objective lens)
6) Objective Aperture (Hole size : 200 μm, 100 μm, 50 μm, 30 μm)
7) Image Shift (WD=10 mm, +/-20um )
8) Stage X (50mm), Y (50mm), T (-20~45°), Z (4 to 50), R (360°)
9) Scanning Mode (Live scan, Photo scan)
10) image Format (BMP, JPEG, TIFF, PNG)
11) Display (2560 x 1440(QHD) / 24")
12) Working Distance (WD 4 mm ~ 50 mm)
13) Vacuum System (rotary pump, Turbo Molecular Pump)
NTIS NO
NFEC-2024-03-295146
E-Tube NO

장비이용안내

사용방법
기관의뢰
사용료유형
시간당
이용료
60,000원
설치형태
고정
설치장소
의료바이오융합연구원 21B113호
장비상태
정상
담당자
박선화
연락처
0332483454
팩스
사용방법
온라인
